Perdite di carico nei manifold idraulici: cosa dice la ricerca e come usarla in progettazione

  • Categoria dell'articolo:Casi studio

Nella progettazione dei manifold idraulici, molte scelte che sembrano secondarie — come la distanza tra due gomiti o l’inclinazione di un collegamento — possono determinare perdite di carico molto diverse da quelle attese.

Questo articolo riassume in forma sintetica e operativa il paper “Pressure Losses in Multiple-Elbow Paths and in V-Bends of Hydraulic Manifolds” (Energies, 2017), liberamente accessibile.

L’obiettivo non è riprodurre il contenuto scientifico, ma fornire al progettista le chiavi di lettura utili per evitare errori comuni nella stima delle perdite di carico nei manifold

Il problema: perché le stime tradizionali non funzionano nei manifold reali

Nei manifold idraulici i percorsi interni sono spesso corti, tortuosi e caratterizzati da curve ravvicinate. In queste condizioni, il flusso non ha lo spazio necessario per ristabilirsi tra un raccordo e l’altro.

Il paper dimostra che, quando i gomiti sono vicini, le formule empiriche basate su perdite locali indipendenti diventano inaffidabili. Le interazioni fluidodinamiche tra le curve modificano profondamente il campo di velocità e, di conseguenza, la perdita di carico complessiva.

t shape, reversed shape, manifold idraulics, hydraulic manifold design and optimization

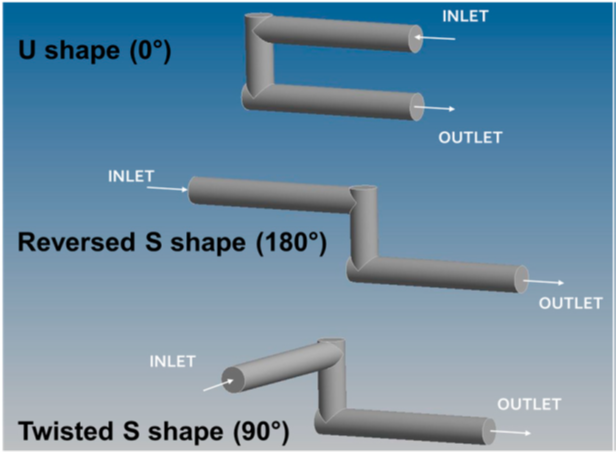

Figura 1: Configurazioni a doppio gomito analizzate nel manifold oleodinamico: geometrie U, twisted S e reversed S.

Gomiti ravvicinati: cosa conta davvero

Analizzando configurazioni con due gomiti a 90° (U, S, S rovesciata), lo studio mostra che:

  • la distanza tra i gomiti è il parametro dominante;
  • con una distanza sotto i 5 diametri, l’orientamento relativo influisce fortemente sulle perdite;
  • oltre i 10 diametri, i gomiti diventano praticamente indipendenti;
  • anche nei casi più sfavorevoli, la perdita totale è inferiore alla somma delle perdite dei singoli gomiti.

👉 Indicazione pratica: stimare le perdite sommando coefficienti tabellati porta quasi sempre a una sovrastima. co

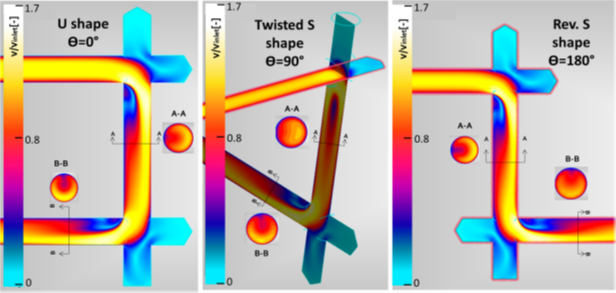

Figura 2: Distribuzione della velocità nelle diverse configurazioni a doppio gomito ottenuta tramite simulazione CFD.
Figura 2: Distribuzione della velocità nelle diverse configurazioni a doppio gomito ottenuta tramite simulazione CFD.

Percorsi complessi: il numero di gomiti non basta

Il paper analizza anche percorsi realistici con 5 e 6 curve a 90°, tipici dei manifold industriali.

Il risultato chiave è che:

  • aggiungere un gomito non implica automaticamente un aumento proporzionale della perdita;
  • percorsi con geometrie diverse possono avere perdite comparabili;
  • la CFD riproduce con buona accuratezza i risultati sperimentali anche con modelli di turbolenza industriali.

👉 Indicazione pratica: nei percorsi compatti e complessi, la simulazione è l’unico strumento affidabile per stimare le perdite.

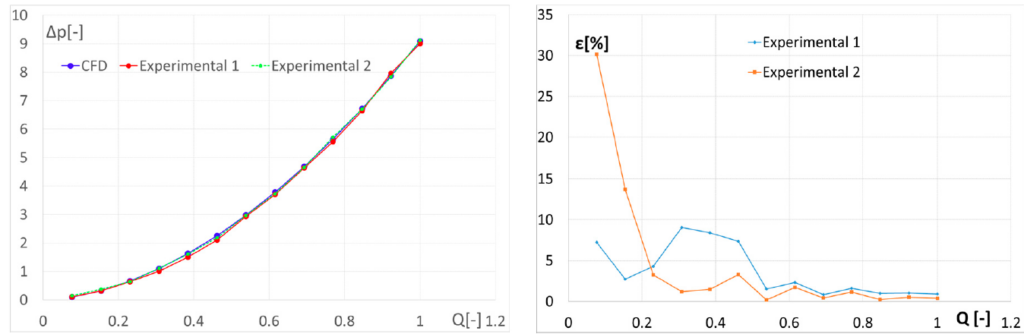

Figura 3: Confronto tra risultati CFD e misure sperimentali sulle perdite di carico in percorsi con gomiti multipli.
Figura 3: Confronto tra risultati CFD e misure sperimentali sulle perdite di carico in percorsi con gomiti multipli.

Collegamenti inclinati (V-bend): quando lo spazio impone compromessi

I collegamenti inclinati sono spesso usati per ragioni di layout, ma sono poco documentati in ambito oleodinamico. Il paper ne analizza l’effetto variando geometria, portata e viscosità.

I risultati mostrano che:

  • la portata (velocità) è il fattore dominante;
  • la distanza centro-centro pesa più dell’angolo;
  • per angoli inferiori a 90°, le perdite sono già prossime al massimo;
  • aumentando l’angolo oltre i 90°, le perdite tendono a ridursi.

👉 Indicazione pratica: se devi usare un V-bend, lavora prima su portata e lunghezza del collegamento, non sull’angolo.

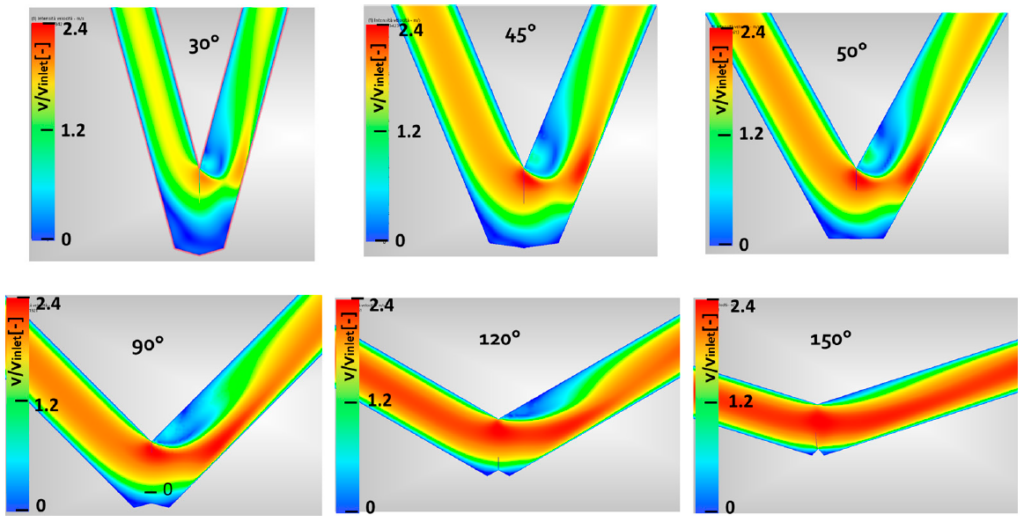

Figura 4: Distribuzione di velocità nel V-bend: la geometria del collegamento influenza fortemente swirl e separazione del flusso.

Espansioni e contrazioni: leva progettuale efficace

Lo studio mostra che una leggera espansione di diametro nel V-bend riduce sensibilmente le perdite, mentre una contrazione non introduce penalizzazioni significative.

👉 Indicazione pratica: intervenire sul diametro è spesso più efficace che ottimizzare l’angolo del canale.

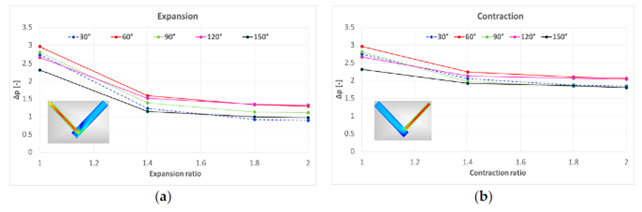

Figura 5: Perdite di carico adimensionali in funzione del rapporto di espansione (a) e contrazione (b), per diversi valori di angolo di inclinazione.
Figura 5: Perdite di carico adimensionali in funzione del rapporto di espansione (a) e contrazione (b), per diversi valori di angolo di inclinazione.

Messaggio chiave per il progettista

Nei manifold compatti:

  • le perdite non sono additive;
  • la geometria reale conta più delle formule;
  • stime analitiche semplificate portano a sovradimensionamenti;
  • la simulazione consente scelte più efficienti già in fase di concept.

In altri termini, continuare a progettare manifold complessi basandosi solo su formule per gomiti isolati significa accettare, spesso senza saperlo, un progetto sistematicamente inefficiente.

Questo approccio riflette il modo in cui SmartFluidPower utilizza la simulazione: non per sostituire l’esperienza del progettista, ma per renderla più consapevole, riducendo le ipotesi implicite e mettendo in evidenza gli effetti reali delle scelte geometriche già nelle prime fasi di progetto.
