Simulazione di sistemi oleodinamici con OpenModelica: il webinar con SAI Hydraulic Motors
Introduzione: SmartFluidPower e SAI
SmartFluidPower, PMI innovativa nata nel 2018 come spin-off di Unimore, lavora su librerie in OpenModelica, servizi di ingegneria e formazione. SAI Hydraulic Motors usa la simulazione model-based da circa 4 anni, non solo per riprodurre i prodotti esistenti ma per accelerare lo sviluppo di quelli nuovi.
Perché la simulazione a parametri concentrati, perché OpenModelica
A differenza della CFD, lenta e focalizzata su un singolo componente, la simulazione lumped-parameter guarda come i componenti di un sistema interagiscono nel tempo, con modelli che girano in pochi minuti. Tre ragioni per OpenModelica: linguaggio aperto e multi-fisico, natura open source e esportazione in formato FMU.
Costruzione di un componente dinamico

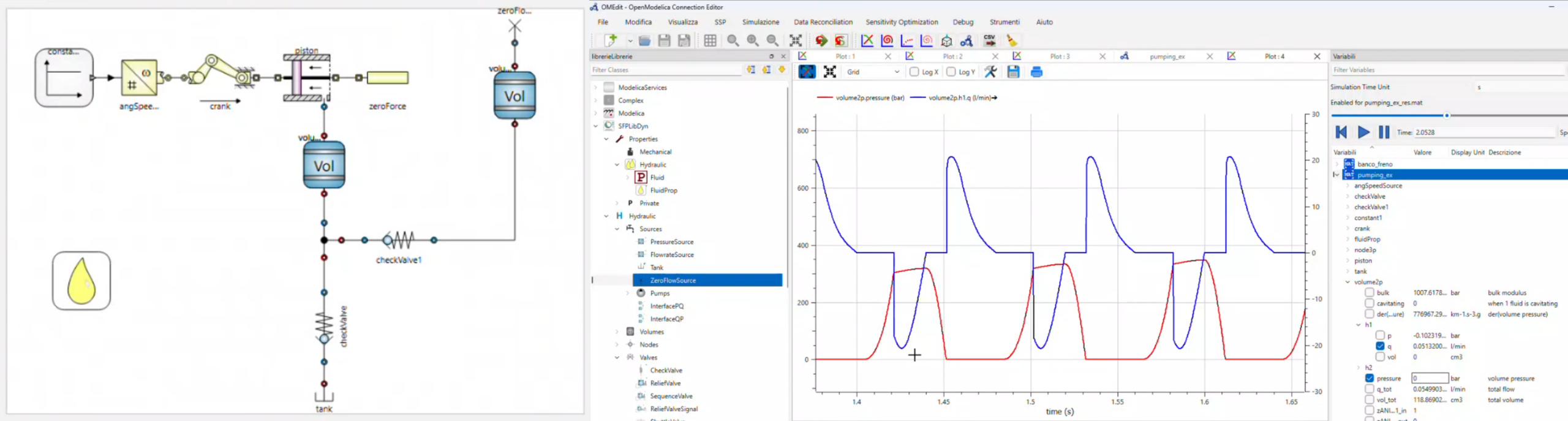

Passo dopo passo, una camera di pompaggio: pistone, volume, manovella, proprietà del fluido. Con due valvole di non ritorno il modello diventa una pompa realistica, con pressioni e ripple di portata tipico di questi componenti. Stessa logica alla base del modello dettagliato del motore SAI.
Dal componente al circuito: il sistema completo

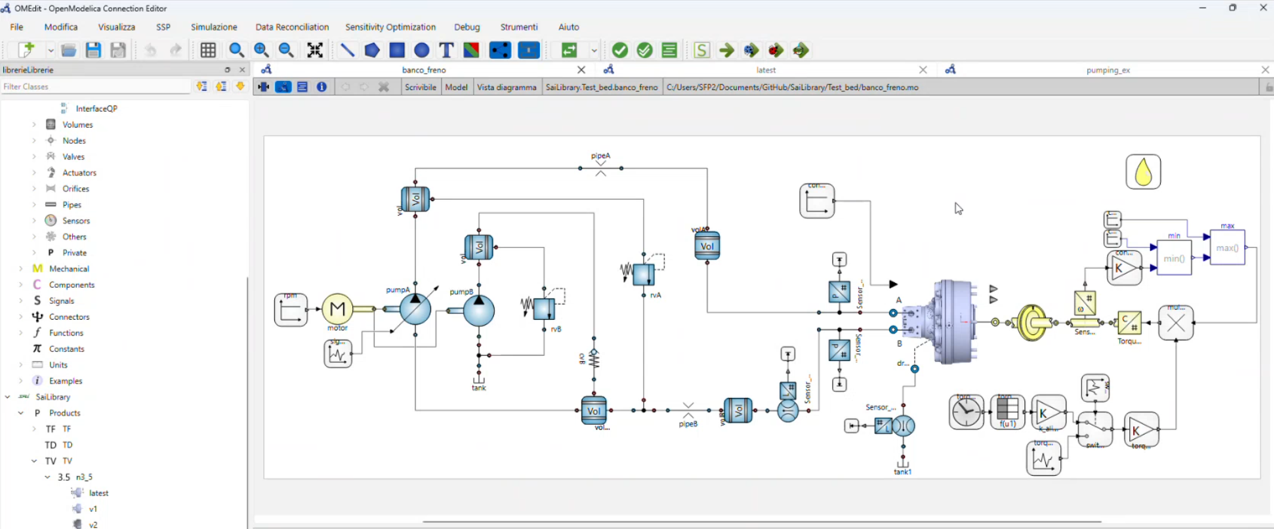

Il modello del motore SAI inserito in un banco prova virtuale, confrontato con i dati misurati sul banco reale: buon accordo fin dall’inizio, con una calibrazione minima. Il modello è usato per valutare nuove configurazioni di distribuzione o controllo prima di passare al prototipo fisico.
Conclusioni
Una dimostrazione rapida di un processo che, nel dettaglio, richiede più tempo. Appuntamento in fiera EIMA 2026, Bologna, a novembre, all’interno dello stand di SAI Hydraulics, per discutere casi applicativi specifici con SmartFluidPower e SAI.
