Modellare con parametri concentrati (0D) o con la fluidodinamica computazionale (CFD)? Non è una scelta ideologica, ma tecnica — e spesso la risposta è "entrambi".
La simulazione al computer è ormai uno strumento indispensabile per progettare e ottimizzare componenti e sistemi oleodinamici — pompe, valvole, attuatori, circuiti completi. Esistono due famiglie di approcci, entrambe consolidate, entrambe con margini di miglioramento continuo.
🧩 Due modi di discretizzare lo stesso fluido

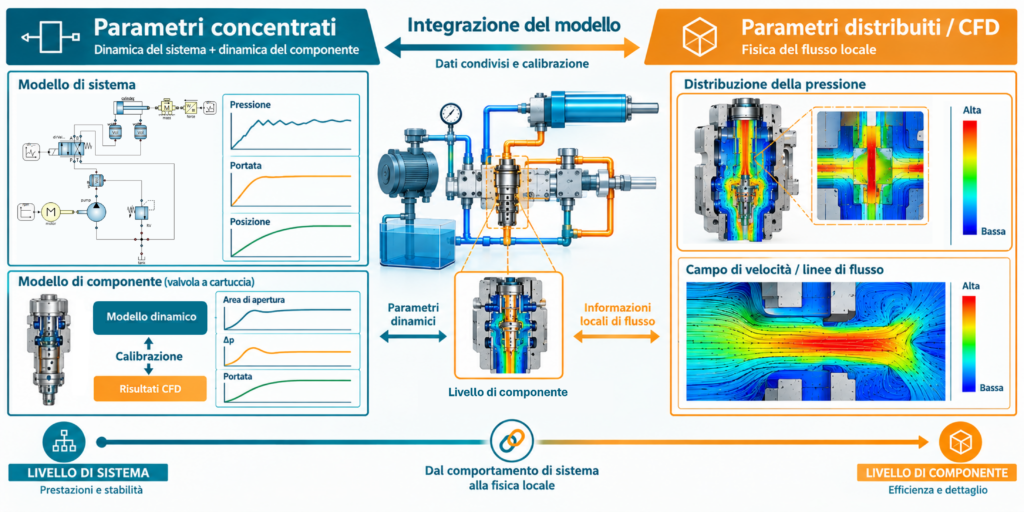

Il modello 0D (parametri concentrati) suddivide il volume di fluido in pochi volumi di controllo omogenei — ad esempio una camera per ogni coppia di denti in una pompa a ingranaggi, più i condotti di aspirazione e mandata. Il modello CFD discretizza invece lo stesso dominio in una moltitudine di celle elementari, tipicamente fino a qualche milione, risolvendo il campo di moto punto per punto.
Nessuno dei due approcci è legato per forza a una scala di problema: entrambi si applicano tanto al singolo componente quanto al sistema completo, e la scelta dipende dal fenomeno da catturare, non dalla dimensione dell’oggetto studiato.
⚙️ Parametri concentrati: vantaggi e limiti
I tempi di calcolo sono di ordini di grandezza inferiori rispetto alla CFD — minuti contro ore — e questo lo rende adatto sia all’ottimizzazione su molte configurazioni sia, semplicemente, a ottenere rapidamente risultati o quantomeno tendenze affidabili. È un uso frequente anche sul singolo componente: scomporre mentalmente il dominio fluido in volumi di controllo omogenei richiede esperienza, ma una volta acquisita permette di passare dal concept a un primo risultato numerico molto più velocemente che con la CFD. Su componenti geometricamente più complessi, ovviamente, anche il modello 0D deve farsi più articolato, con più volumi di controllo e più elementi resistivi — il vantaggio di velocità resta, ma si riduce.
I limiti principali riguardano la fisica che il modello può rappresentare. La cinematica va semplificata per cui movimenti complessi o micro-movimenti reali dei componenti restano fuori portata. A questo si aggiunge la necessità di calibrare sperimentalmente alcuni parametri (ad esempio i coefficienti di efflusso e le forze di flusso), calibrazione che non sempre resta valida al variare della geometria, e una minore flessibilità nel personalizzare il modello con caratteristiche non standard (fluidi particolari, geometrie insolite).
🌀 CFD: vantaggi e limiti
Il punto di forza della CFD è la fedeltà geometrica: si può partire direttamente dalla geometria CAD, senza doverla scomporre a mano in volumi di controllo, e valutare il flusso attraverso forme complesse senza bisogno di ipotesi semplificative sul regime di moto — anche quando non esiste una formulazione analitica nota, come per profili di denti particolari o fresature sulle piastre di distribuzione. Questo la rende lo strumento naturale per riprodurre fenomeni intrinsecamente tridimensionali, come il riempimento incompleto delle camere ad alta velocità.
Il costo di questa fedeltà è il tempo di calcolo, che cresce ulteriormente quando bisogna infittire la mesh su zone geometricamente molto piccole — è il caso tipico dei trafilamenti, dove le portate in gioco sono minime ma la loro corretta stima richiede una discretizzazione fine, a fronte di un incremento del costo computazionale spesso sproporzionato rispetto al beneficio. La complessità sale ulteriormente nella CFD dinamica a mesh mobile, necessaria quando la posizione di un elemento (un otturatore, un cassetto) è essa stessa il risultato dell’equilibrio delle forze fluidodinamiche: la mesh deve deformarsi e rigenerarsi durante la simulazione. Anche un modello CFD accurato, inoltre, beneficia comunque di una calibrazione su dati sperimentali, seppure di affinamento.
🎯 Solo 0D, solo CFD, o entrambi insieme?
La scelta dipende dal fenomeno studiato, dal componente o sistema coinvolto e dal software effettivamente disponibile:
- Solo 0D: quando serve un risultato rapido o una tendenza affidabile — su un componente in fase di dimensionamento quanto su un sistema completo — o quando servono molte iterazioni di progetto in tempi brevi
- Solo CFD: quando il fenomeno è intrinsecamente tridimensionale — forze di flusso locali su un otturatore, distribuzione non uniforme del fluido in una camera — e non esiste una scorciatoia analitica affidabile
- Entrambi in sinergia: il caso più frequente nella pratica industriale. Il modello 0D esplora rapidamente lo spazio delle configurazioni e individua i punti critici; la CFD, applicata in modo mirato su quei punti, ne valida il dettaglio locale e restituisce dati per ricalibrare il modello 0D stesso
Su casi di validazione pubblicati, la differenza tra i due approcci sui valori medi delle grandezze calcolate può scendere sotto l’1% — ma solo quando il fenomeno studiato si presta a entrambe le rappresentazioni. In altri casi la differenza tra le due previsioni diventa significativa, ed è lì che la sinergia tra i due modelli fa la differenza.
📌 In sintesi
Non esiste un approccio migliore in assoluto, né una regola che leghi il 0D ai sistemi e la CFD ai componenti. La scelta — e la loro eventuale combinazione — dipende dal fenomeno fisico da catturare, dalla geometria coinvolta e dal tempo a disposizione per arrivare a una risposta affidabile.
🔗 Come lo affrontiamo in SmartFluidPower
Il nostro approccio si basa su SFPLibDyn, libreria proprietaria per la simulazione a parametri concentrati su OpenModelica, pensata sia per singoli componenti sia per sistemi oleodinamici completi. La simulazione CFD diventa un’Non sostituisce la CFD: la completa, riducendo il numero di casi in cui serve un’analisi 3D e concentrando lì lo sforzo computazionale dove è davvero necessario.
